XB-70 Valkyrie («Валькирия») стратегический бомбардировщик

Часть I

Отправной точкой работ по новому сверхзвуковому стратегическому самолету стало предложение командующего стратегической авиацией ВВС США генерала Кертисса Ли Мея, который в конце 1954 г. поднял вопрос о создании бомбардировщика, обладающего дальностью без дозаправки в полете не менее 11000 км при «максимально возможной» скорости. Этот самолет, пригодный для эксплуатации с существующих аэродромов, должен был заменить В-52 и состоять на вооружении ВВС в 1965-1975 гг. В октябре 1954 г. было выпущено техническое задание по системе оружия WS-110А («Weapons System 110») и объявлен конкурс предварительных проектов стратегического бомбардировщика с крейсерским числом М=0,9 и максимально возможной скоростью на максимальной высоте при прорыве в воздушное пространство потенциального противника на расстояние 1600...1850 км. Поставки нового самолета намечались с 1963 г. В июле 1955 г. 6 фирм представили предварительные проекты, а 11 ноября этого же года фирмы Боинг и Норт Америкен получили заказы на дальнейшую проработку своих эскизных проектов, которые были готовы в апреле следующего года.WS-110 в дозвуковой конфигурации




Самой трудной проблемой при проектировании WS-110A было одновременное достижение высокой сверхзвуковой скорости и межконтинентальной дальности полета. Для этого требовалось получить высокое сверхзвуковое аэродинамическое качество - задача, не решенная полностью и в наши дни. В 1950-х годах трудности усугублялись малой экономичностью имевшихся двигателей, недостаточной изученностью аэродинамики сверхзвуковых скоростей, отсутствием высокопроизводительных ЭВМ для проведения расчетов. В результате оба спроектированных самолета по заданию WS-110A имели небывало огромные размеры. Проектом фирмы Норт Америкен предусматривалось создание бомбардировщика массой 340 т с треугольным крылом, к которому крепились дополнительные консоли с расположенными посередине огромными топливными баками. В районе цели консоли с баками, в которых размещалось по 86 т топлива, должны были сбрасываться с последующим разгоном самолета до М=2,3. Фактически это было «звено» из трех аппаратов. Эксплуатировать его с существующих аэродромов не представлялось возможным.ws-110 после сброса консолей

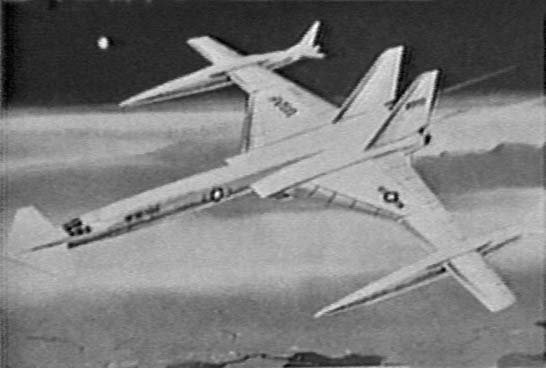

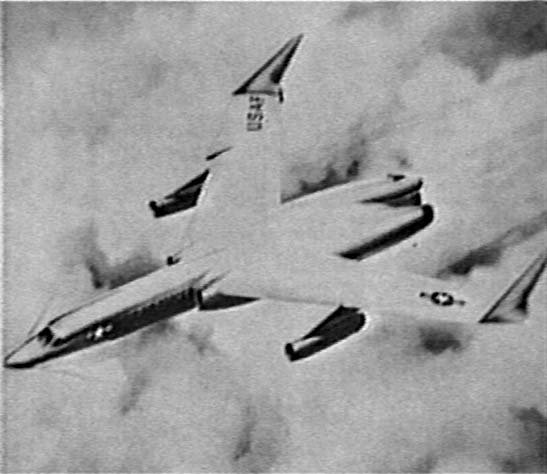

Оба представленных проекта были отклонены в октябре 1956 г. и, после переработки, вновь представлены фирмами-разработчиками через девять месяцев - к июлю 1957 г. Проектировщики учли требование ВВС уменьшить взлетную массу. Но, главное, они существенно изменили свои проекты под вновь поставленную задачу обеспечить полностью сверхзвуковой полет. Требовалась дальность до 9600 км с крейсерским числом М=2 и возможностью броска с М=3 в районе цели. ВВС, формулируя новое ТЗ, опирались на рекомендации ученых из NACA. которые, по словам X.Драйдена. тогдашнего директора этой организации, добились к тому времени крупных успехов в изучении аэродинамики, прочности и силовых установок сверхзвуковых самолетов.
Для уменьшения потребного запаса топлива и размерности самолета фирмы Боинг и Норт Америкен решили перейти к бороводородному топливу, предложенному как горючее еще в 1929 г. в Советском Союзе химиком Ю.В.Кондратюком. Предпочтение отдали пентаборану, хотя исследовались также диборан и декаборан. Пентаборан имеет меньшую плотность по сравнению с керосином и, соответственно, занимает больший объем, но, отличаясь высокой теплотой сгорания («высокой калорийностью», как говорили в то время), позволяет снизить массу топлива дальнего самолета. По проекту фирмы Норт Америкен, при уменьшенной почти до 200 т взлетной массе крейсерское число М повысилось с дозвукового до 1,5-2,0, максимальное число М - до 3, дальность полета 9600 км достигалась на крейсерской высоте 15000 м.
Первое время программа самолета В-70 все же, несмотря на растущую оппозицию, относилась к числу приоритетных. Однако это продолжалось недолго. Первый сбой был связан с бороводородным топливом. Оно оказалось очень дорогим, высокотоксичным и сложным в производстве. В то же время дальность полета при его использовании увеличивалась, как выяснилось, только на 10%. К весне 1959 г., когда завершилось изготовление макета самолета, по заказу ВВС был построен завод стоимостью 45 млн. долл. для производства бороводородного топлива, который, правда, так и не был пущен, поскольку в августе этого же года разработка бороводородного топлива и двигателя J95-GE-5, который на нем работал, была аннулирована. Месяцем позже прекратились работы по трехмаховому истребителю-перехватчику Норт Америкен F-108 «Рапира», двигатели которого также должны были работать на бороводородном топливе. В результате стоимость разработки бомбардировщика увеличилась, так как часть исследований полета с М=3 проводилась по программе самолета F-108.Система скачков на модели "Валькирии"
Конструкторы фирмы Норт Америкен применили ряд компоновочных мер, направленных на повышение сверхзвукового аэродинамического совершенства. Первым шагом стал традиционный способ - установка цельноповоротного переднего горизонтального оперения (ПГО), играющего роль дестабилизатора и уменьшающего балансировочное сопротивление самолета на сверхзвуке.
Но этого оказалось недостаточно, и фирма Норт Америкен пошла на риск, использовав новое оригинальное техническое решение. Идея, которая и лежала, главным образом, в основе перехода к полностью сверхзвуковому бомбардировщику, состояла в повышении подъемной силы за счет сжатия воздушного потока. Она была предварительно опробована в ходе экспериментальных исследований NACA (с 1958 г.- NASA) «Compression Lift» в 1955-1956 гг., а в проекте фирмы Норт Америкен успешно реализована путем размещения двигателей в единой подкрыльевой гондоле с применением плоского воздухозаборника, имеющего выдвинутый вперед неподвижный клин. Создаваемая при этом на сверхзвуке система косых скачков уплотнения приводила к образованию области повышенного давления под крылом.Система скачков на модели "Валькирии"
Еще одним техническим новшеством стали отклоняемые вниз концевые части крыла. Главным их предназначением было повышение путевой устойчивости самолета на больших скоростях. Это позволило уменьшить размеры килей и способствовало росту аэродинамического качества. Дело в том, что отклонение концов крыла приводило к перемещению аэродинамического фокуса самолета вперед, благодаря уменьшению площади крыла вблизи задней кромки и дополнительному снижению балансировочного сопротивления в сверхзвуковом полете. Кроме того, отклонение концевых частей давало увеличение подъемной силы от сжатия потока, так как скачки уплотнения, создававшиеся клином воздухозаборника, отражались от отклоненных законцовок, что еще более повышало давление под крылом. Все это дополнительно увеличивало аэродинамическое совершенство самолета.
В то же время, поворотные законцовки крыла нового бомбардировщика существенно снижали безопасность полета: при их заклинивании в полностью отклоненном положении самолет не мог совершить безопасную посадку и экипаж должен был катапультироваться.
Проект Boeing был похож на более поздний СПС (Боинг-2707): дельтавидное крыло с 3 двигателями (каждый отдельно) под каждым крылом.
Проект фирмы Норт Америкен был признан перспективным. 23 декабря 1957 г. фирма была объявлена победителем конкурса проектов и получила контракт на разработку самолета, которому в феврале следующего года дали обозначение В-70, а в июле - название «Валькирия». Название это было выбрано стратегическим командованием в результате конкурса имен, на который летчики и авиаторы всего мира предложили более 20 тыс. вариантов. Название «Валькирия» - дева, забирающая души павших воинов в иной мир из скандинавской мифологии - предложил сержант Фрэнк В. Сейлер с авиабазы Марч (шт. Калифорния), фотодешифровальщик из разведывательного управления. Ему был присужден приз в размере 500 долл. и путевка для трехдневного посещения Голливуда.
В выборе военными проекта Норт Америкен сыграло свою роль желание ВВС поддержать эту фирму, портфель заказов которой к тому времени оскудел, так как работы по ракете «Навахо» незадолго до этого прекратились, а производство истребителя F-100 «Супер Сейбр» уже близилось к завершению, и ее финансовое положение было не в пример хуже, чем у Боинга. Предусматривалась постройка 62 самолетов, из них 12 опытных и 50 строевых для формирования первого авиакрыла. Первый полет опытного самолета намечался на январь 1962 г., первое авиакрыло планировалось сформировать к августу 1965 г.XB-70A в крейсерском режиме
Американская авиационная пресса высказывалась о новом самолете поначалу весьма оптимистично. В мае 1956 г. сообщалось, что бомбардировщик WS-110 с двигателями на «химическом» топливе должен иметь дальность 10000 статутных миль (около 16500 км) при полете на высоте 21 км и способность достигать числа М=2 над целью. В ноябре 1956 г. писали, что, по сообщению хорошо информированных источников, сверхзвуковые бомбардировщики по проектам Боинга и Норт Америкен будут иметь двигатели на редком химическом топливе (на базе лития, бора и т.д.), смогут достигать М=3...4 и высоту полета около 23 км. Сообщалось и о том, что генерал К. Ли Мей вначале требовал создания бомбардировщика с рабочей высотой 38 км и дальностью около 7200 км. Этот бомбардировщик должен был сближаться с целью на средней сверхзвуковой скорости, сбрасывать нагрузку и уходить от цели при числе М=4...5. В сентябре 1959 г. утверждалось, что В-70 предназначен для доставки ядерного оружия - водородной бомбы с зарядом мощностью 10 Мт «вместе» с баллистическими ракетами. В официальных заявлениях представителей Пентагона и ВВС перечислялись требования к «проектируемым сверхзвуковым бомбардировщикам», в частности: бомбардировщик должен был быть способен длительное время патрулировать в воздухе в состоянии боевой готовности в возможных зонах пуска ракет. Основная цель этого требования - снизить уязвимость бомбардировщиков на земле. Бомбардировщик также должен был быть экономичным при доставке обычного оружия, что могло стать необходимым в случае запрещения атомного оружия. В-70 в этом отношении, кстати, был еще менее экономичен, чем ракеты, так как стоимость самолета по сравнению с ущербом, который он смог бы нанести с применением обычного оружия, настолько высока, что закупка самолетов В-70 становилась совершенно нецелесообразной.XB-70A перед заводом North American
Первым ударом стало прекращение в декабре 1959 г. разработки В-70 как системы оружия. Новыми планами предусматривалась постройка одного экспериментального ХВ-70 без навигационно-бомбардировочной системы и системы вооружения. ВВС США все же не теряли надежды довести работы по бомбардировщику до серийного производства и в октябре 1960 г. добились восстановления программы разработки самолета как системы оружия. Однако в апреле 1961 г., после прихода президента Кеннеди на смену Эйзенхауэру, программа была вновь сокращена до постройки трех экспериментальных машин, в том числе двух ХВ-70А без боевых систем и с экипажем из двух человек, а также одного ХВ-70В с навигационной системой, вооружением и экипажем из четырех человек.
К этому времени успешные запуски первой американской МБР «Атлас» подтвердили перспективность ракетного оружия и поставили под сомнение саму необходимость пилотируемых бомбардировщиков. Но, главное, появление в СССР первых дальних мобильных зенитных ракетных комплексов заставило сделать вывод, что по уязвимости сверхзвуковой В-70 будет ненамного лучше дозвукового В-52. Такое все более распространявшееся мнение в дальнейшем подтвердилось, но в то время абсолютной уверенности в подобных прогнозах не было, и программа самолета В-70 вступила в полосу неопределенности, продолжавшуюся в течение почти пяти лет.
Было предложено три пассажирских варианта бомбардировщика (от минимально модифицированного варианта до глубокой модификации), проводились исследования варианта бомбардировщика В-70 с ядерной силовой установкой. В 1960 г. рассматривалась возможность применения самолета В-70 в качестве сохраняемой первой ступени космических ЛА и, в частности, для ракетоплана «Дайна Сор», но этот проект был отклонен. В 1962 г. одно время изучалось создание разведчика-бомбардировщика RS-70, однако решение было принято в пользу разработки стратегического разведчика Локхид SR-71, а программа ХВ-70 осталась без изменений. Наконец, в марте 1964 г. произошло последнее сокращение программы - до двух двухместных экспериментальных самолетов ХВ-70А без боевых систем. Р.Макнамара, министр обороны в администрации Кеннеди, известный введением критерия стоимость-эффективность для оценки оружия, высказался о «Валькирии» так: «Мы пришли к заключению, что B-70 не сможет повысить мощь наступательного оружия настолько, чтобы оправдать его чрезвычайно высокую стоимость. Учитывая все повышающиеся характеристики ракет класса земля-воздух, а также скорость и высоту полета самолета В-70, он не будет иметь существенных преимуществ (перед имеющимися бомбардировщиками). Мы планируем завершить сокращенную программу разработки, продемонстрировать техническую осуществимость конструкции самолета, а также некоторых основных систем, необходимых для полета с большой скоростью и на большой высоте».
Несмотря на исследовательскую направленность работ по ХВ-70А, сохранялась вероятность дооборудования самолета в бомбардировщик в случае изменения обстановки, и в СССР испытания «Валькирии» с полным основанием рассматривались как реальная угроза. Даже в 1966-1967 гг. эта машина в нашей стране считалась не экспериментальной, а боевой.
Трудоемкость инженерно-технических работ по созданию самолета составила 14,5 млн.чел.-ч, было израсходовано 1,3 млрд. долл. Первому полету самолета предшествовали обширные испытания моделей в аэродинамических трубах, объем которых достиг 14 тыс.ч.Выкатка первого XB-70A
Первый самолет ХВ-70 был построен в мае 1964 г. и впервые поднялся в воздух 21 сентября 1964 г. В первом полете самолета 01 была достигнута скорость 604 км/ч, во втором - 930, а в третьем - 1185 км/ч. Расчетная скорость, соответствующая числу М=3, была достигнута в 17-м полете 14 октября 1965 г.
Во время испытаний встретилась проблема отслоения верхних листов слоистых панелей обшивки в результате производственных дефектов и аэродинамического нагрева конструкции в полете. В нескольких летных происшествиях воздушный поток «отодрал» от самолета и унес значительные по размерам (например, 1,02 х 0,91 м и 0,20 х 0,97 м) вздувшиеся участки листов.
В ходе летных испытаний имели место неприятности с шасси - в частности, неразворот тележек основных стоек. На стенде сложная кинематика работала без сбоев, но в полете, после длительного пребывания на сверхзвуке, тележки шасси вышли из отсеков, но в горизонтальное положение не развернулись. После уборки и повторного выпуска шасси тележки все же заняли штатное положение. Причиной этого происшествия оказалось термическое расширение тяг и качалок кинематики основных стоек. Были также случаи нераскрутки колес на посадке из-за несовершенства тормозной системы, которая блокировала колеса. В ходе одной из таких посадок левая тележка шасси воспламенилась от трения об полосу, а обода двух колес сточились более чем на треть. В то же время, шасси и тормоза сработали нормально, когда посадка была совершена при очень большой массе самолета - 190,5 т. Ресурс основных тормозных колес составлял вначале 3-4 посадки, затем он был доведен до 5-10 посадок.XB-70
Второй самолет совершил первый полет 17 июля 1965 г., но просуществовал он менее года: в 46-м полете 8 июня 1966 г. он разбился в результате столкновения с сопровождавшим его истребителем F-104.
Потеря второй «Валькирии» стала большим ударом по программе скоростных испытаний, так как этот образец самолета был оборудован автоматической системой управления воздухозаборником и летчики предпочитали выходить на числа М>2,5 именно на этом образце ХВ-70. Именно на втором самолете была выполнена оговоренная контрактом задача - продемонстрировать установившийся полет при М=3 продолжительностью не менее 30 мин. Полет с М=3, проходивший 19 мая 1966 г. на высоте около 21 км, длился 32 мин. Тем самым фирма заработала 275 тыс. долл. - вознаграждение, предусмотренное контрактом с ВВС. Испытания оставшегося первого самолета продолжались еще два с половиной года: последний (из более чем 70-и) испытательный полет самолет совершил 17 декабря 1968 г., а 4 февраля 1969 г. стартовал последний раз, чтобы приземлиться на авиабазе Райт-Паттерсон и стать экспонатом музея ВВС. Налет обоих самолетов составил 249 ч 22 мин в 128 полетах, из них 106 ч 48 мин на сверхзвуковых скоростях и 51 ч 34 мин при М>2.
В отличие от В-58, который одно время предлагалось модифицировать в маловысотный бомбардировщик, по «Валькирии» подобных предложений не было. Одна из причин этого - ее чрезмерная чувствительность к турбулентности атмосферы. «Валькирия» обладала таким недостатком несмотря на то, что удлинение крыла у нее было несколько меньше, чем у других самолетов, рассчитанных на длительный сверхзвуковой полет. Вызывалось это, главным образом, сравнительно малой жесткостью длинного фюзеляжа, хотя играла роль и достаточно низкая удельная нагрузка на крыло.Посадка XB-70A
Самолет ХВ-70 стал первой за рубежом крупной сверхзвуковой аэроупругой конструкцией. Его большие размеры, применение тонкого треугольного крыла и длинного гибкого фюзеляжа обусловили необходимость масштабных расчетов на аэроупругость. Эти расчеты выполнялись с применением новейшего по тому времени инструментария - цифровых и аналоговых ЭВМ, но все же не дали хороших характеристик самолета при полете в турбулентной атмосфере. Поэтому важной экспериментальной работой стали исследования на ХВ-70 системы GASDSAS, предназначенной для парирования нагрузок от воздушных порывов и подавления аэроупругих колебаний конструкции. Эта программа являлась продолжением работы, проводившейся на самолете Боинг В-52 (системы SAS и LAMS). Система GASDSAS предусматривала отклонение элевонов по тангажу и крену, а также рулей направления по сигналам датчиков перегрузок. Исследования показали, что для уменьшения интенсивности изгибных колебаний фюзеляжа целесообразно использовать небольшие горизонтальные и вертикальные поверхности, расположенные по схеме «утка». В дальнейшем подобная система была применена на бомбардировщике В-1.
Летные исследования с участием NASA проводились также в области аэродинамики (флаттер панелей обшивки, сопротивление трения обшивки, донное сопротивление фюзеляжа и т.д.), конструкции (аэродинамический нагрев, полетные нагрузки) и эксплуатации (шум на местности).
Пилотажные характеристики самолета оценивались летчиками в целом как очень хорошие в полете как на малых, так и на больших скоростях, особенно отмечалась легкость и мягкость посадки, как у пассажирских самолетов. Большое треугольное крыло создавало у земли воздушную подушку, увеличивавшую подъемную силу на 15%. В результате вертикальная скорость в момент приземления составляла всего 0,3...1,2 м/с.
Создание самолета ХВ-70 было крупным техническим достижением. Но хотя он и оставил глубокий след в авиации, его роль в основном свелась к освоению авиационной промышленностью новых технологических процессов производства конструкций из высокопрочных сталей и титана, которые были впоследствии применены на бомбардировщике Дженерал Дайнэмикс F-111, военно-транспортных самолетах Локхид С-5 и С-141, истребителе Макдоннелл Дуглас F-4 и на других самолетах.
В работах по созданию этого суперсовременного самолета приняло участие более 20 тысяч предприятий и организаций (из них только крылом занимались около 8000), всего было затрачено 14,5 млн. человеко-часов, стоимость программы достигла 1,3 млрд. долл. Но несмотря на это, правительство США аннулировало всю программу В-70 и передало заказ на новый самолет В-1 фирме Рокуэлл Интернэйшнл.

Часть II (Последний полет «Валькирии»)

Второй самолет ХВ-70/02 совершил первый полет 17 июля 1965 г. 14 октября 1965 г. в 17-м испытательном полете на высоте 21 335 м бомбардировщик достиг расчетной скорости, в 3 раза превысившей звуковую. Но просуществовал он менее года: в 46-м полете 8 июня 1966 г. он разбился в результате столкновения с сопровождавшим его истребителем F-104.

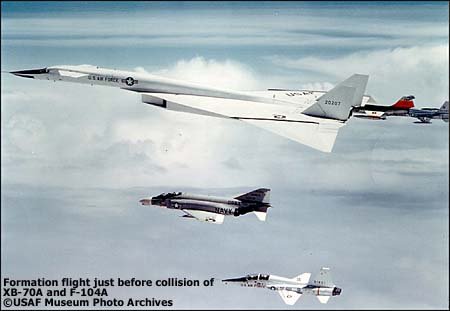

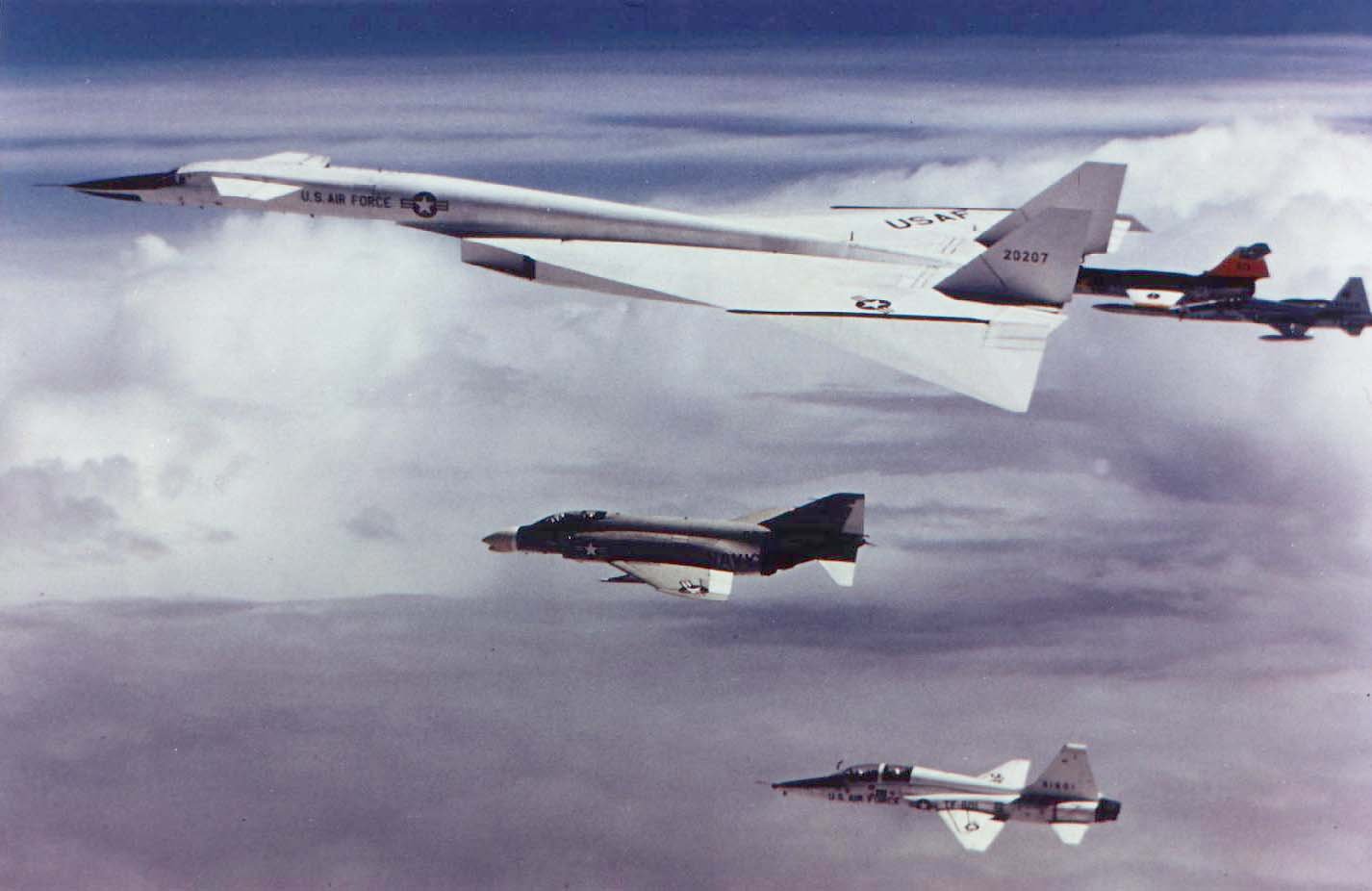

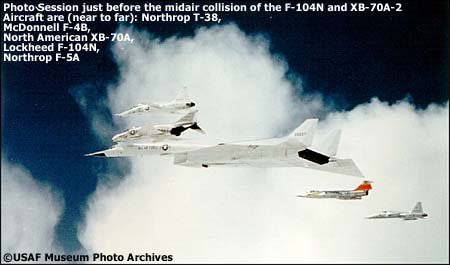

Эта случайная трагедия, приведшая к потере многомиллионного самолета, получила широкий резонанс в американской печати. Она произошла в полете, организованном по заказу фирмы Дженерал Электрик для рекламной съемки самолетов, на которых установлены двигатели ее разработки. С фотосъемщика «Лир Джет» планировалось запечатлеть полет строем «клин» пяти самолетов - «Валькирия», Локхид F-104N «Старфайтер», Макдоннелл-Дуглас F-4B «Фантом», Нортроп F-5 «Фридомфайтер» и Т-38 «Талон». Дженерал Электрик просила включить в состав этой группы и бомбардировщик Конвэр В-58 «Хастлер», но ей отказали. Полет управлялся с командного пункта авиабазы Эдварде, поскольку радиооборудование «Лир Джета» и ХВ-70 было несовместимо. Съемки практически уже завершились, когда «Старфайтер», летевший справа от «Валькирии», ударился левым концевым крыльевым баком об отклоненную правую концевую часть ее крыла. Повредив свое левое полукрыло, «Старфайтер» резко наклонился влево и , перевернувшись, скользнул над хвостом «Валькирии», срезав часть ее правого киля и почти полностью снеся левый киль. Своим носом «Старфайтер» также ударил сверху по левой консоли «Валькирии». Сразу после этого «Старфайтер» взорвался из-за того, что топливо, хлынувшее из его разрушенного бака, мгновенно вопламенилось от выхлопных газов «Валькирии». Летчик Джозев А.Уокер погиб.
45-летний Дж.Уокер был старшим летчиком-испытателем NASA и считался одним из наиболее опытных американских пилотов. При общем налете около 5000 ч. он совершил 25 полетов на экспериментальном гиперзвуковом самолете North American X-15, причем установил на нем рекорды скорости и высоты полета. Все же расследовавшая катастрофу комиссия склонилась к мнению, что вероятная причина столкновения - ошибка Уокера, поскольку бортовые системы самолетов работали нормально, атмосфера была спокойной, видимость хорошей, признаков внезапного заболевания у летчиков не обнаружено, а гипотезу, что соударение обусловлено подсосом истребителя вследствие завихрения воздушного потока между ним и «Валькирией», признали несостоятельной. Уокер, по-видимому, выдерживал дистанцию до XB-70, визуально контролируя расстояние от своего самолета до передней секции фюзеляжа ХВ-70. Если это так, то крыло «Валькирии» находилось вне поля зрения пилота.

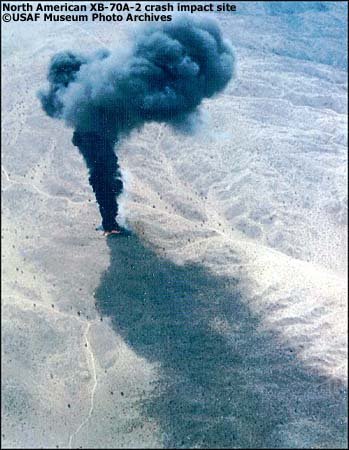

«Валькирия» продолжала лететь прямо еще 10-15 с, после чего накренилась вправо, опустила нос и вошла в интенсивное движение по рысканию. Часть ее левой консоли отлетела из-за чрезмерной перегрузки, а затем самолет попал в плоский штопор. Первый летчик Элвин С. Уайт, шеф-пилот фирмы Норт Америкен, благополучно спасся, отделавшись небольшими травмами, так как вовремя привел в действие систему аварийного покидания, второй летчик Карл С. Кросс погиб
К. Кросс был опытным пилотом с общим налетом более 8500 ч, но на «Валькирии» он совершал первый вылет, который для него оказался и последним. Вероятная причина того, что он не смог катапультироваться, попадание ХВ-70 в плоский штопор. Дело в том, что закрытие створок капсулы и ее катапультирование происходили только после предварительного смещения кресла назад давлением сжатого газа. Центробежная сила, возникающая при вращении самолета в плоском штопоре, оказалась на «Валькирии» весьма значительной из-за большого выноса кабины экипажа относительно центра масс самолета и воспрепятствовала перемещению кресла назад. Аварийная ручная система перемещения кресла также не могла преодолеть действия центробежных сил.
Потеря второй «Валькирии» стала большим ударом по программе скоростных испытаний, так как этот образец самолета был оборудован автоматической системой управления воздухозаборником и летчики предпочитали выходить на числа М>2,5 именно на этом образце ХВ-70. Именно на втором самолете была выполнена оговоренная контрактом задача - продемонстрировать установившийся полет при М=3 продолжительностью не менее 30 мин. Полет с М=3, проходивший 19 мая 1966 г. на высоте около 21 км, длился 32 мин. Тем самым «Норт-Америкен» заработала 275 тыс. долл. - вознаграждение, предусмотренное контрактом с ВВС. Испытания оставшегося первого самолета продолжались еще два с половиной года: последний испытательный полет самолет совершил 17 декабря 1968 г., а 4 февраля 1969 г. был передан в музей ВВС. Налет обоих самолетов составил 249 ч 22 мин в 128 полетах, из них 106 ч 48 мин на сверхзвуковых скоростях и 51 ч 34 мин при М>2.
