Распределительных боксы: где применяются и как выбрать

При обеспечении защищенным электропитанием силового оборудования и мощного инструмента используются распределительные боксы. Они могут быть выполнены в переносном или стационарном форм-факторе. Распределительные боксы используются для подачи питания на оборудование по временной или постоянной схеме. Как работают эти устройства и как их выбрать — в этой статье.


Принцип работы

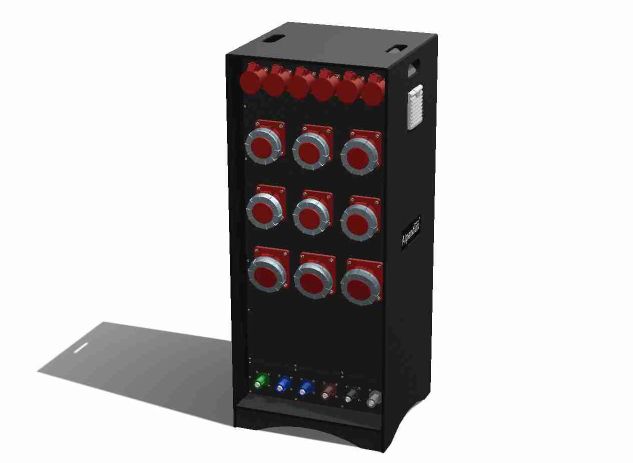

Бокс — разновидность распределительного устройства. Принцип работы аналогичен классическому электрощиту. Входная линия подключается к источнику тока с помощью участка кабеля с вилкой на конце или напрямую через клеммную колодку. Обычно бокс распределительный имеет 2 и более выходов. Они могут быть подключены к установленным на его корпусе стандартным розеткам или силовым разъемам CEE.

Особенность мощных распределительных блоков — система защиты. Как правило, на входе устанавливается автоматический выключатель. Он же используется для ручного отключения нагрузки от щита. Тумблер располагают под прозрачной крышкой, закрываемой на защелку или замок с ключом. Это позволяет быстро определить состояние выключателей и ограничить доступ к ним.

Боксы могут оснащаться:

• Автоматическими выключателями на отходящих линиях или группах. В случае возникновения перегрузки в одном из потребителей отключается только он. Остальное оборудование продолжает работать.


• Устройствами защитного отключения. Служат для отключения потребителей при обнаружении тока утечки в проводке. Обычно устанавливают одно УЗО. Ток утечки может быть вызван неисправностью проводки или касанием человека оголенных проводов.


• Приборами учета электроэнергии. Они позволяют учитывать потребленную энергию.


• Приборы контроля качества питания. Они помогают контролировать напряжение, силу тока и наличие питания на фазах.

Как выбрать

• Исполнение. Для установки в помещениях используются модели с защитой корпуса от влаги и пыли по стандарту IP44. Разъемы и розетки оснащаются герметичными крышками. Для работы в неотапливаемых помещениях и под открытым небом применяются модели с IP66 и выше.


• Максимальная мощность. Характеристика показывает суммарную мощность потребителей, которых способен обеспечить питанием бокс. На это значение рассчитан и автоматический выключатель на входе.


• Количество точек подключения и тип разъемов. Чем больше розеток, тем сложнее прибор и тем более громоздким получается его корпус. Но недостаток точек подключения может привести к необходимости подключения удлинителей, разветвителей, что снижает надежность сети. Для подключения силового оборудования используются разъемы CEE или аналогичные. Для стандартного инструмента и бытовых приборов — розетки Schuko.

В компании Contactica можно заказать распределительный блок, скомплектованный под техническое задание заказчика. Проектированием занимаются опытные инженеры предприятия. При изготовлении используются европейские комплектующие и качественные материалы.
