Как происходит сварка оптического волокна

Сварка оптического волокна — это точный технологический процесс, который позволяет соединить два конца кабеля, сохранив высокое качество передачи сигнала. В этой статье вы узнаете о каждом этапе сварки, типичных ошибках и способах их исправления. Благодаря пошаговому описанию и полезным советам материал будет полезен как новичкам, так и опытным специалистам.

Почему важна сварка оптического волокна?

Оптическое волокно — это основа современных телекоммуникаций. Оно передает данные на огромные расстояния с минимальными потерями сигнала. Для надежной работы сетей важно, чтобы соединение было прочным и точным. Именно сварка обеспечивает минимальные потери на стыках и долговечность соединений.

Подготовка оптического волокна

Успех сварки зависит от правильной подготовки. Это наиболее важный этап, который требует точности и внимательности.

1. Очистка волокна

Каждое оптическое волокно покрыто защитным слоем, который необходимо удалить. Используются:

• Стрипперы для снятия внешнего покрытия;


• Изопропиловый спирт и безворсовые салфетки для удаления грязи и остатков покрытия.

Чистота — залог успеха: загрязнения могут стать причиной некачественного соединения.

2. Разрезание

После очистки волокно необходимо разрезать с помощью скалывателя.

• Точность разреза: угол должен быть строго 90 градусов, чтобы сердцевины волокон идеально совпали.


• Проверка: большинство современных скалывателей оснащены встроенными линзами для оценки качества реза.

3. Установка защитной гильзы

Перед фиксацией волокна на место соединения надевается термоусаживаемая защитная гильза (КДЗС). Она защитит место сварки от повреждений и влаги.

4. Фиксация

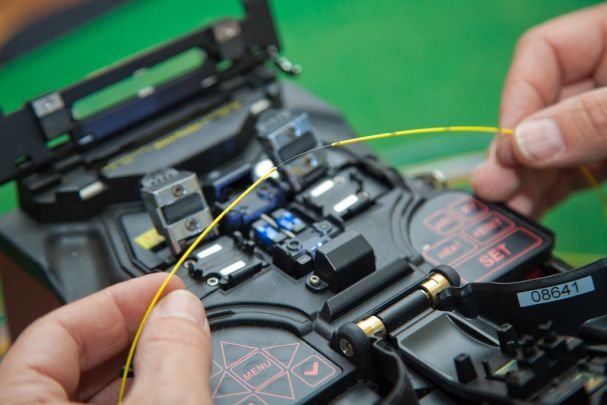

Очищенные и разрезанные волокна фиксируются в держателях сварочного аппарата. Держатели обеспечивают неподвижность концов, что особенно важно для совмещения сердцевин.

Процесс сварки

Сварка происходит с использованием современного оборудования, которое значительно упрощает работу.

1. Совмещение и сплавление

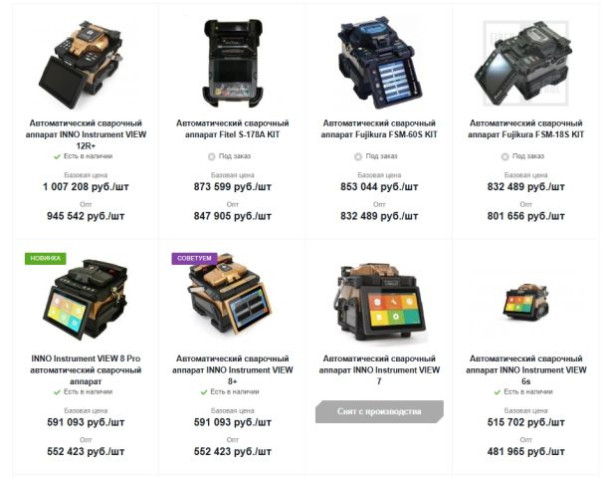

Сварка осуществляется с помощью сварочного аппарата, который использует:

• Электрическую дугу или лазер для нагрева волокон;


• Системы автонастройки, которые подбирают оптимальные параметры сварки под тип волокна.

Температура сплавления достигает 2000 градусов, после чего волокна соединяются в единое целое.

2. Контроль процесса

Аппарат оснащен:

• Камерой и микроскопом, позволяющими оператору наблюдать за процессом;


• Автоматическими алгоритмами проверки, которые анализируют качество соединения.

Это снижает вероятность ошибок и обеспечивает высокое качество сварки.

3. Охлаждение

После сварки соединение охлаждается до комнатной температуры, чтобы структура материала стабилизировалась. Затем защитная гильза перемещается на место соединения и герметизируется с помощью термоусадки.

Проверка качества соединения

1. Измерение потерь

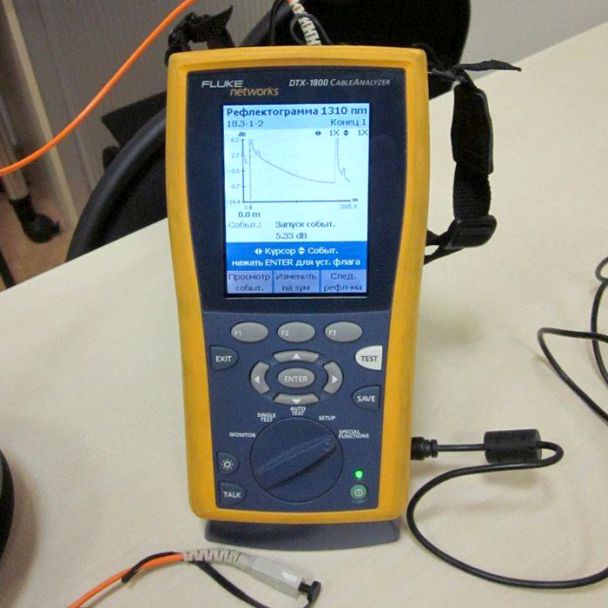

После сварки необходимо убедиться, что потери сигнала минимальны. Для этого используется рефлектометр (OTDR). Устройство анализирует отражение света и определяет:

• Затухание на месте сварки;


• Наличие дефектов или неоднородностей.

2. Визуальный осмотр

Сварное соединение дополнительно проверяется под микроскопом. Это позволяет обнаружить возможные микротрещины, пустоты или другие дефекты.

Полезные советы

• Используйте качественное оборудование:

  Современные сварочные аппараты обеспечивают точность и надежность процесса.


• Регулярно обслуживайте инструменты:

  Чистота лезвий скалывателя и держателей аппарата напрямую влияет на качество работы.


• Соблюдайте меры безопасности:

  Лазерное излучение может быть опасным для глаз. Всегда надевайте защитные очки.

Ошибки при сварке и способы их исправления

1. Неправильный угол разреза:

• Как исправить: Повторно разрезать волокно, используя скалыватель с проверенным лезвием.

2. Загрязнение волокна:

• Как исправить: Очистить волокно изопропиловым спиртом перед повторной сваркой.

3. Неправильное совмещение сердцевин:

• Как исправить: Перезапустить автоматическую настройку аппарата или выполнить совмещение вручную.

Защита соединения

Для защиты места сварки от механических повреждений, влаги и пыли используется защитная гильза (КДЗС). Она герметизируется с помощью нагревания, обеспечивая долговечность соединения.

Заключение

Сварка оптического волокна — это точный и ответственный процесс, требующий профессионального подхода. Следуя описанным этапам и рекомендациям, вы сможете обеспечить надежное соединение с минимальными потерями сигнала. Использование современного оборудования и правильная техника помогут достичь идеального результата.
