В чем отличие трехфазного напряжения от однофазного

14:53 / 22.07.2018
5 783
17

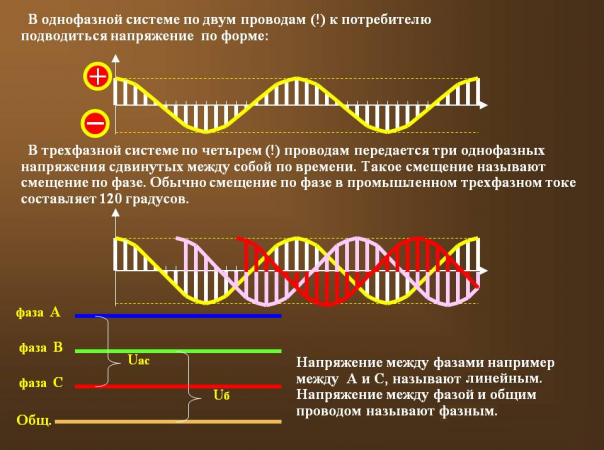

Итак, если в дом или квартиру заходят два провода (фаза и ноль), то эта система называется однофазной и рабочим напряжением считается 220В (фазное), а если четыре провода (три фазы и ноль), то такая система называется трехфазной и рабочим напряжением является 380В (линейное).

Давайте рассмотрим основные различия

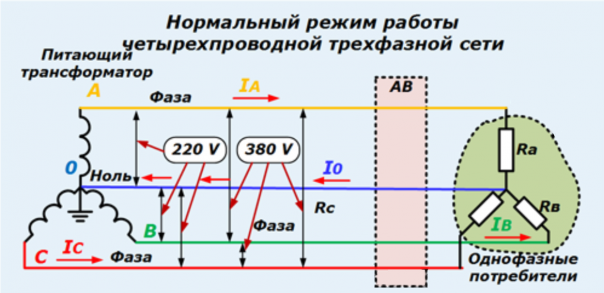

Итак, как видно из вышеописанного и там и там присутствует общий нулевой провод. И если вы в трехфазной сети будете мерить напряжение каждой фазы относительно нуля, то во всех случаях вы получите значение в 220В. И только когда вы измерите напряжение фаз друг относительно друга, то получите значение в 380 вольт.



Итак, если в дом или квартиру заходят два провода (фаза и ноль), то эта система называется однофазной и рабочим напряжением считается 220В (фазное), а если четыре провода (три фазы и ноль), то такая система называется трехфазной и рабочим напряжением является 380В (линейное).

Давайте рассмотрим основные различия

Итак, как видно из вышеописанного и там и там присутствует общий нулевой провод. И если вы в трехфазной сети будете мерить напряжение каждой фазы относительно нуля, то во всех случаях вы получите значение в 220В. И только когда вы измерите напряжение фаз друг относительно друга, то получите значение в 380 вольт.

В чем отличие трехфазного напряжения от однофазного

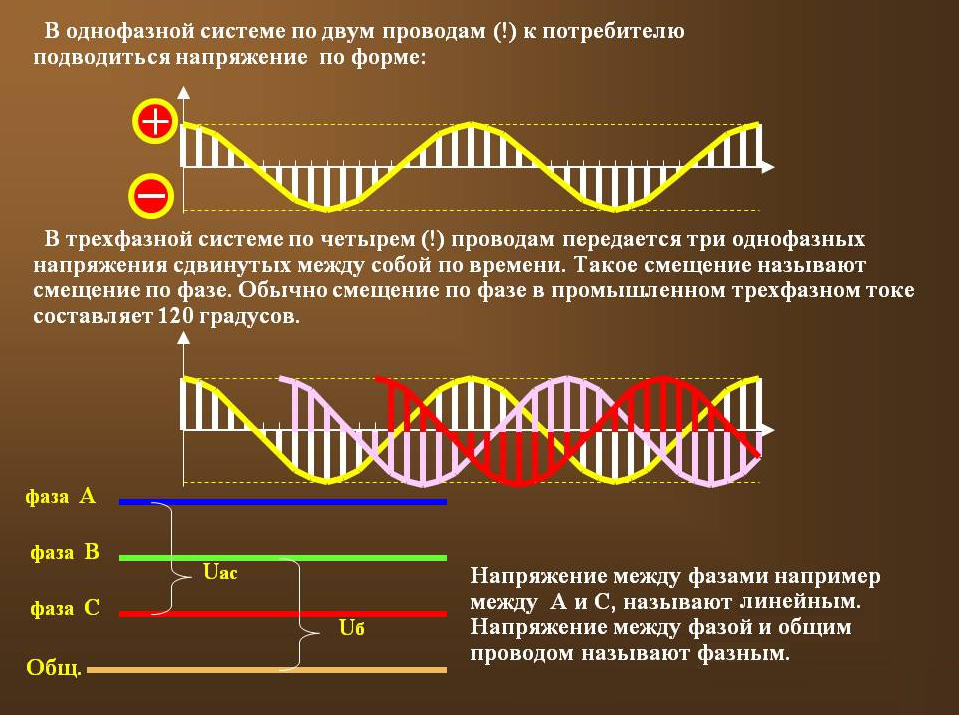

Это происходит из-за того, что вектора фаз симметрично сдвинуты на 120 градусов, а измеряя напряжение между фазами, мы видим геометрическую сумму двух векторов оная как раз и равняется 380 Вольтам.

Из этого можно сделать вывод, что в трехфазке есть три однофазных системы к которым можно легко подсоединить потребителей. Единственным условием будет равномерное распределение нагрузки по фазам, дабы избежать такого неприятного и даже опасного явления как перекос фаз.

Плюсы и минусы систем

У каждой из представленных систем существуют свои недостатки и явные преимущества оные напрямую зависят от потребляемой мощности, пороговым значением которого является 10 кВт.

Плюсы одной фазы

Предельная простота

Низкая стоимость

Относительно 380В более низкое опасное напряжение

Минусы одной фазы

Мощность такой системы ограничена как раз пресловутыми 10 кВт

Плюсы трехфазки

Мощность ограничивается исключительно избранным сечением подходящих проводников.

Сниженное потребление энергии.

Возможность запитать оборудование промышленного назначения.

Доступность варианта переключения мощности на менее загруженную фазу.

Минусы трехфазки

Стоимость монтажа выше по сравнению с однофазным подключением.

Напряжение 380 Вольт является потенциально более опасным по сравнению с параметром в 220 Вольт.

Напряжение однофазных нагрузок имеет свое ограничение.

Где 220 В, а где 380 В

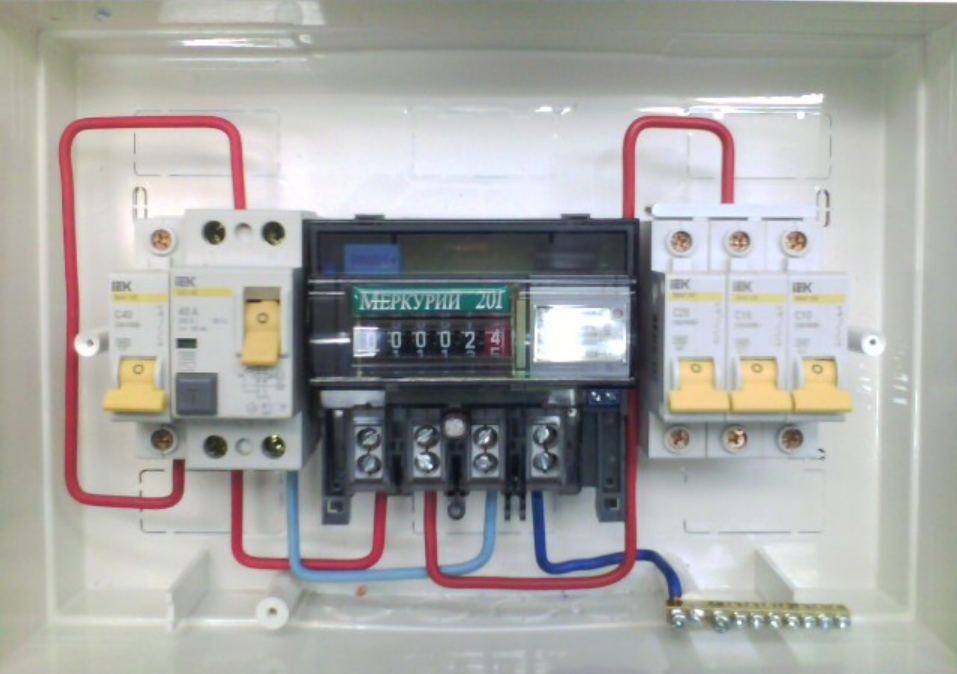

Наверное, у подавляющего числа обычных жителей в квартире и в доме присутствует именно однофазная сеть с напряжением в 220 В. И связано это с тем, что до мощности в 10 кВт (у большинства квартир и домов потребление меньше) целесообразней подключать именно однофазку.

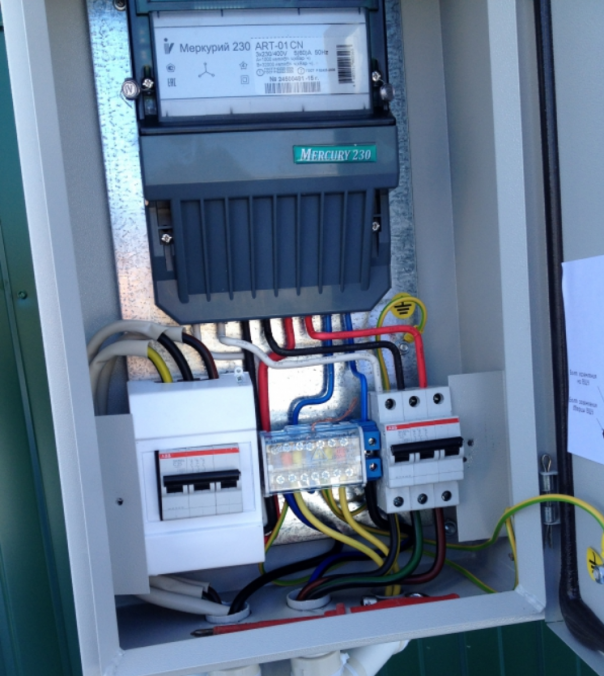

Трехфазную сеть же применяют в том случае, если планируется потребление мощности превышающее порог в 10 кВт или же присутствует электрическое оборудование, требующее именно три фазы для корректной работы.

Конечно, можно, например, трехфазный двигатель запустить и от одной фазы путем использования конденсаторов. Но помните, что такой подход значительно снизит КПД двигателя и значительно увеличит расход электроэнергии.



Например, максимальная потребляемая мощность частного дома равна 8 кВт, значит на ввод можно пустить двужильный медный кабель сечением 6 миллиметров, а на вводе поставить автомат на 40А.

Если же нагрузка будет равняться 15 кВт, то получается для однофазного провода величина тока уже будет равняться 70 А. И значит, в таком случае потребуется провод сечением в 10 миллиметров меди и силовой автоматический выключатель. А стоят они уже существенно дороже. В этом случае гораздо выгоднее уже использовать трехфазку и «раскидать» нагрузку по 5 кВт на фазу. Именно поэтому большинство магазинов, офисов и тем более предприятий запитаны именно от трехфазных систем.

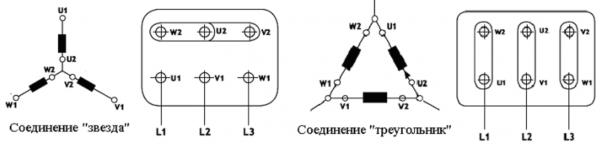

Схемы включения «звезда» и «треугольник» в трехфазке

Итак, для того чтобы получить из трехфазки обычное фазное напряжение, нужно взять одну из фаз и ноль (оный для всех фаз является общим) – такое соединение и носит название «Звезда».

Если же нам нужно напряжение 380 В то мы используем именно линейное напряжение – такое соединение именуется Треугольник



Это все что я хотел вам рассказать об основных различиях между однофазной и трехфазной системы электроснабжения. Спасибо за внимание.
